公制螺紋M型系列

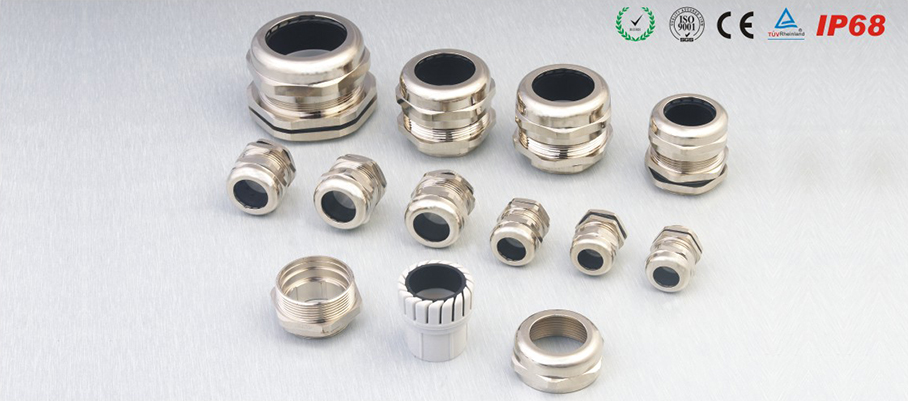

產品材質:接頭主體部位采用黃銅鍍鎳制成，夾緊件采用尼龍塑料（PA)制成，密封件和O型密封圈均采用丁腈橡膠（NBR）制成。
產品認證:IP68、ISo9000、TUV 。
防護等級:在規定的卡口范圍內，并使用O型密封圈旋緊迫緊頭，達到IP68-10巴壓力。
工作溫度:靜態:-40℃到100℃，短時間達120℃。動態:-20℃到80℃，短時間達100°℃
螺紋長度:短螺紋適合用于薄型機板的開孔或附有內螺紋的設備上，長螺紋適合接合厚型機板。螺紋加長型可定制。
產品特性:配合迫緊頭裝配省時便利，夾緊電纜范圍大、抗拉力特強、可防水、防塵、抗鹽、耐酸堿、酒精、油脂及一般溶劑。
使用方法:金屬電纜防水接頭是電纜的配套產品，接頭可將電纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進出口為內螺紋的電動設備上。
更多選擇:可根據客戶實際需要，特別定制。需要訂購時歡迎來電咨詢。
| 防爆型金屬電纜接頭公制螺紋M型 | ||||||||
| 產品編號 | 螺紋規格 | 適用電纜 | 螺紋外徑 | 機板口徑 | 螺紋長度 | 接合長度 | 扳手直徑 | 包裝 |
| ? | AG | (mm) | (mm) | (mm) | GL(mm) | H(mm) | (mm) | (個/袋) |
| JX-FB01 | M8*1 | 4-2 | 8 | 8-8.2 | 5 | 16 | 11 | 200 |
| JX-FB02 | M10*1 | 6-3 | 10 | 10-10.2 | 5 | 16 | 12 | 100 |
| JX-FB03 | M12*1.5 | 6.5-3 | 12 | 12-12.2 | 7 | 19 | 14 | 100 |
| JX-FB04 | M14*1.5 | 8-4 | 14 | 14-14.2 | 7 | 19 | 17 | 100 |
| JX-FB05 | M16*1.5 | 8-4 | 16 | 16-16.2 | 8 | 20 | 18 | 100 |
| JX-FB06 | M18*1.5 | 10-5 | 18 | 18-18.2 | 8 | 21 | 20 | 100 |
| JX-FB07 | M20*1.5 | 12-6 | 20 | 20-20.2 | 8 | 22 | 22 | 100 |
| JX-FB08 | M22*1.5 | 14-10 | 22 | 22-22.2 | 8 | 23 | 24 | 100 |
| JX-FB09 | M24*1.5 | 14-10 | 24 | 24-24.2 | 9 | 25 | 24/27 | 50 |
| JX-FB10 | M25*1.5 | 14-10 | 25 | 25-25.2 | 9 | 25 | 24/27 | 50 |
| JX-FB11 | M25*1.5 | 18-13 | 25 | 25-25.2 | 9 | 27 | 30 | 50 |
| JX-FB12 | M27*1.5?（2） | 18-13 | 27 | 27-27.2 | 9 | 27 | 30 | 50 |
| JX-FB13 | M28*1.5?（2） | 18-13 | 28 | 28-28.2 | 9 | 27 | 30 | 50 |
| JX-FB14 | M30*1.5?（2） | 18-13 | 30 | 30-30.2 | 9 | 29 | 30/32 | 50 |
| JX-FB15 | M32*1.5?（2） | 22-15 | 32 | 32-32.2 | 10 | 29 | 35 | 25 |
| JX-FB16 | M33*1.5?（2） | 22-15 | 33 | 33-33.2 | 10 | 29 | 35 | 30 |
| JX-FB17 | M36*1.5?（2） | 25-18 | 36 | 36-36.2 | 10 | 31 | 40 | 20 |
| JX-FB18 | M37*1.5?（2） | 25-18 | 37 | 37-37.2 | 10 | 31 | 40 | 20 |
| JX-FB19 | M40*1.5?（2） | 25-18 | 40 | 40-40.2 | 11 | 31 | 40/45 | 16 |
| JX-FB20 | M40*1.5?（2） | 30-22 | 40 | 40-40.2 | 11 | 35 | 45 | 16 |
| JX-FB21 | M42*1.5?（2） | 30-22 | 42 | 42-42.2 | 11 | 35 | 45 | 16 |
| JX-FB22 | M47*1.5?（2） | 33-25 | 47 | 47-47.2 | 11 | 37 | 50 | 12 |
| JX-FB23 | M48*1.5?（2） | 33-25 | 48 | 48-48.2 | 11 | 37 | 50 | 12 |
| JX-FB24 | M50*1.5?（2） | 38-32 | 50 | 50-50.2 | 12 | 37 | 55/57 | 9 |
| JX-FB25 | M54*1.5?（2） | 38-32 | 54 | 54-54.2 | 12 | 38 | 57 | 9 |
| JX-FB26 | M56*1.5?（2） | 38-32 | 56 | 56-56.2 | 12 | 38 | 57/59 | 9 |
| JX-FB27 | M60*1.5?（2） | 44-37 | 60 | 60-60.2 | 13 | 38 | 65 | 6 |
| JX-FB28 | M63*1.5?（2） | 44-37 | 63 | 63-63.2 | 13 | 38 | 65 | 6 |
| JX-FB29 | M64*1.5?（2） | 44-37 | 64 | 64-64.2 | 13 | 38 | 65/68 | 6 |
| JX-FB30 | M72*1.5?（2） | 52-42 | 72 | 72-72.2 | 15 | 42 | 77 | 4 |
| JX-FB31 | M75*1.5?（2） | 52-42 | 75 | 75-75.2 | 15 | 42 | 77 | 4 |
| JX-FB32 | M80*1.5?（2） | 62-55 | 80 | 80-80.2 | 15 | 45 | 90 | 4 |
| JX-FB33 | M88*1.5?（2） | 70-65 | 88 | 88-88.2 | 15 | 45 | 94 | 2 |
| JX-FB34 | M100*1.5?（2） | 84-78 | 100 | 100-100.2 | 15 | 45 | 110 | 1 |
