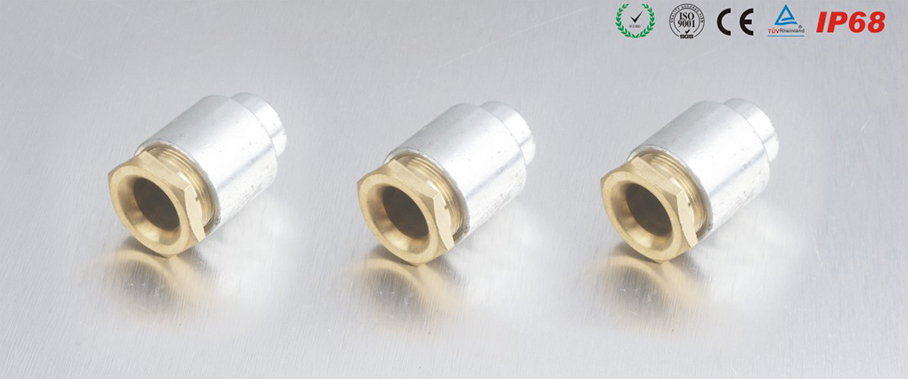

TH焊接式船用填料函
產品材質:D部位采用黃銅制成，D1部位采用優質鋼材制成，夾緊圈采用丁腈橡膠(NBR)制成。防護等級:在規定的卡口范圍內，使用橡膠墊片旋緊迫緊頭，達到IP54.
工作溫度:靜態:零下40度--110度，最高可達120度動態:零下20度--80度，最高100度產品認證:歐洲CE認證
產品特性:填料函是一種高品質電纜的防爆附件，裝在電纜端口與防爆電器設備的連接處，起
引入電纜、固定位置并達到密封、隔爆作用，具有隔爆性能優越、結構安全可靠、安裝簡單方便、防護等級高等優點。應用范圍:儀表，船舶，機械，電氣，交通，醫藥，油田，電纜固定用
備注:可根據鋼板厚度需要焊接部分可加長，另特殊規格可定做。

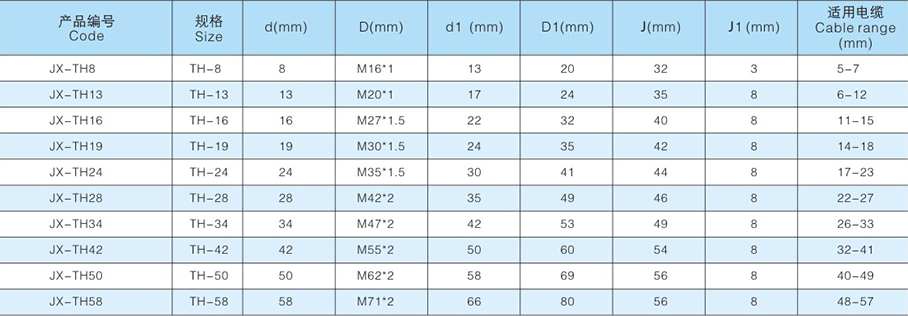

| TH焊接式船用填料函 | ||||||||

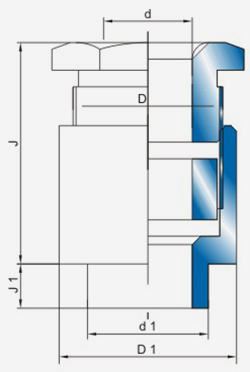

| 產品編號 | 規格 | d(mm) | D(mm) | d1?(mm) | D1(mm) | H(mm) | H1?(mm) | 適用電纜 |
| JX-TH8 | TH-8 | 8 | M16*1 | 13 | 20 | 32 | 3 | 5-7 |
| JX-TH13 | TH-13 | 13 | M20*1 | 17 | 24 | 35 | 8 | 6-12 |
| JX-TH16 | TH-16 | 16 | M27*1.5 | 22 | 32 | 40 | 8 | 11-15 |
| JX-TH19 | TH-19 | 19 | M30*1.5 | 24 | 35 | 42 | 8 | 14-18 |
| JX-TH24 | TH-24 | 24 | M35*1.5 | 30 | 41 | 44 | 8 | 17-23 |
| JX-TH28 | TH-28 | 28 | M42*2 | 35 | 49 | 46 | 8 | 22-27 |
| JX-TH34 | TH-34 | 34 | M47*2 | 42 | 53 | 49 | 8 | 26-33 |
| JX-TH42 | TH-42 | 42 | M55*2 | 50 | 60 | 54 | 8 | 32-41 |
| JX-TH50 | TH-50 | 50 | M62*2 | 58 | 69 | 56 | 8 | 40-49 |
| JX-TH58 | TH-58 | 58 | M71*2 | 66 | 80 | 56 | 8 | 48-57 |
